Transformateur SCHAUDT LIPPERT EBL 208S avec panneau LT453

Transformateur Rechargeur SCHAUDT / LIPPERT EBL 208S avec panneau LT453, sondes et connectiques

Le bloc électrique EBL 208S SCHAUDT, désormais sous marque LIPPERT, est une solution tout-en-un pour la gestion électrique 12 V à bord de votre camping-car ou fourgon aménagé.

Il permet de charger vos batteries plomb-acide ou gel, de distribuer le courant en toute sécurité, de contrôler l'ensemble des circuits, et d'assurer une surveillance complète grâce au panneau de commande LT453 inclus.

Ce kit complet comprend également les câbles, sondes et accessoires nécessaires à l'installation.

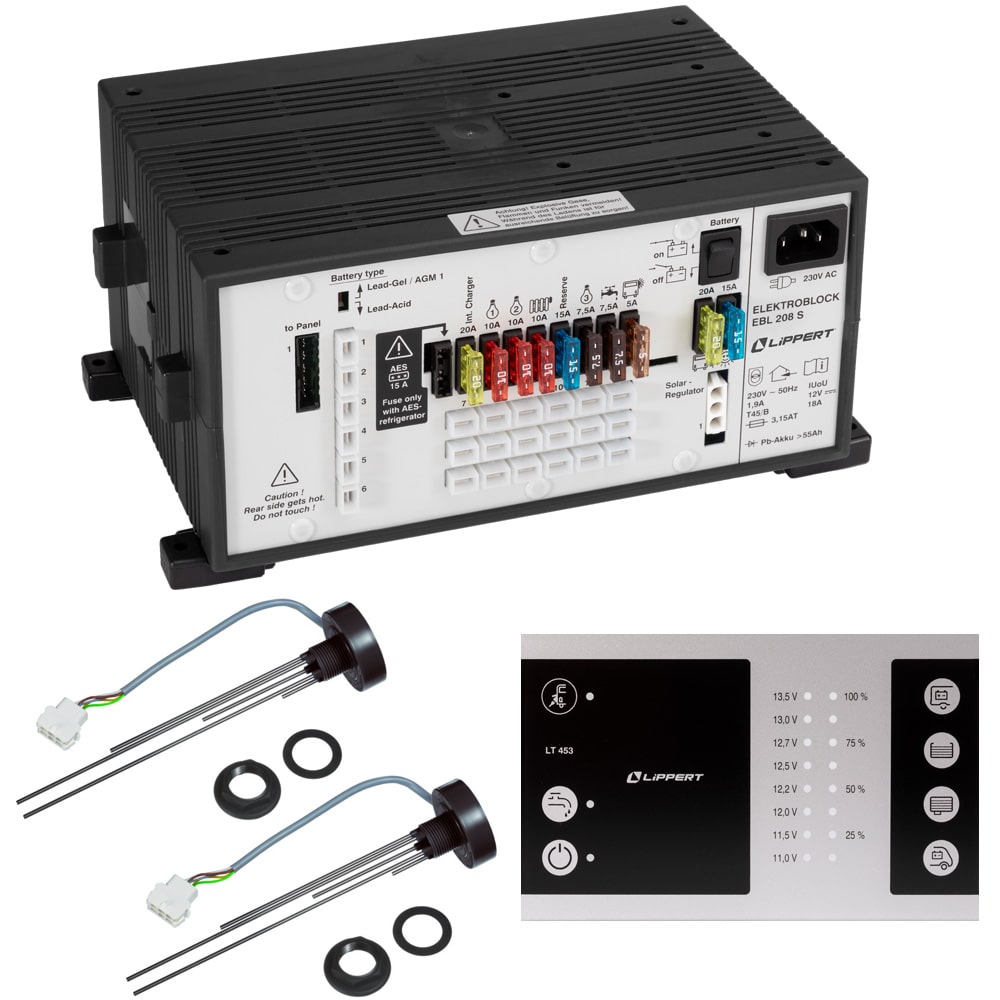

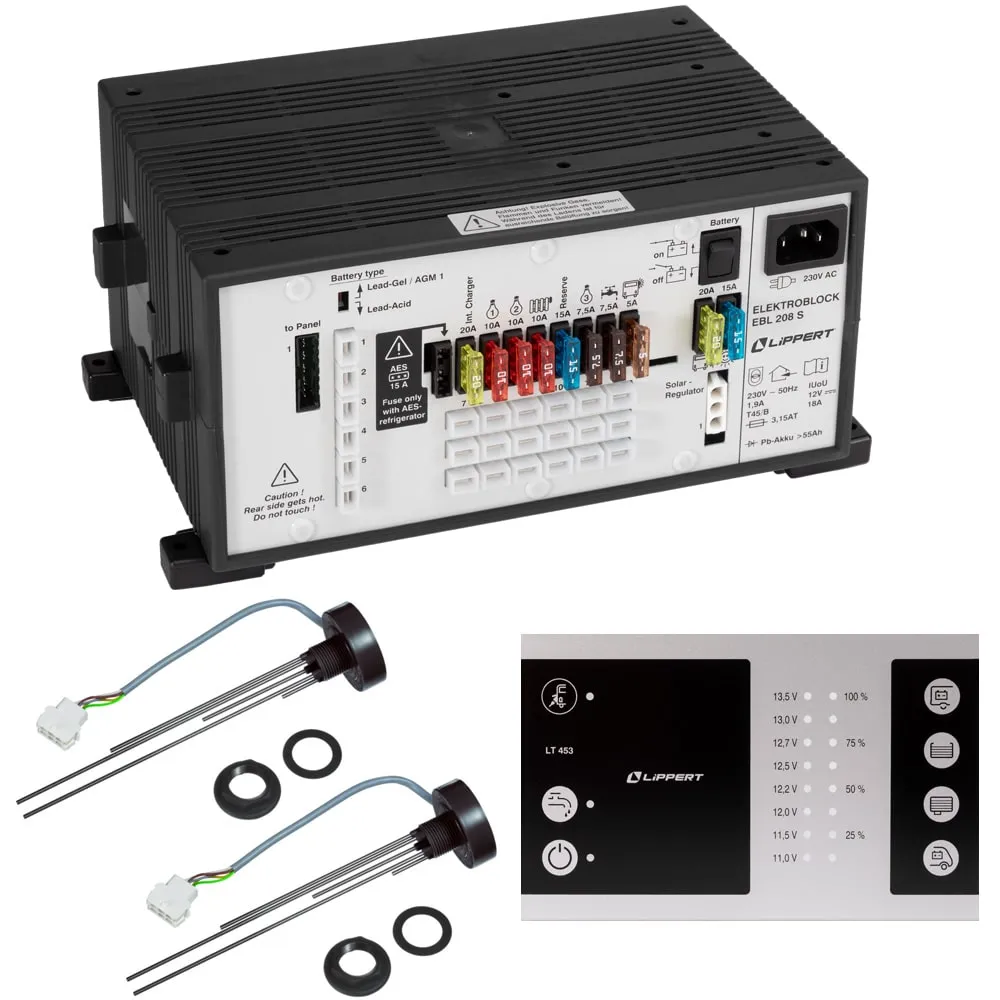

Composition du kit :

• Transformateur / chargeur SCHAUDT EBL 208S

• Panneau de commande LT 453 LED tactile

• 2 sondes de niveau d'eau type M400 (eaux propres et usées)

• Câble de liaison 5 m entre l'EBL et le panneau

• Câble d'alimentation 220 V de 2 m

• Matériel de raccordement complet

• Notices d'installation

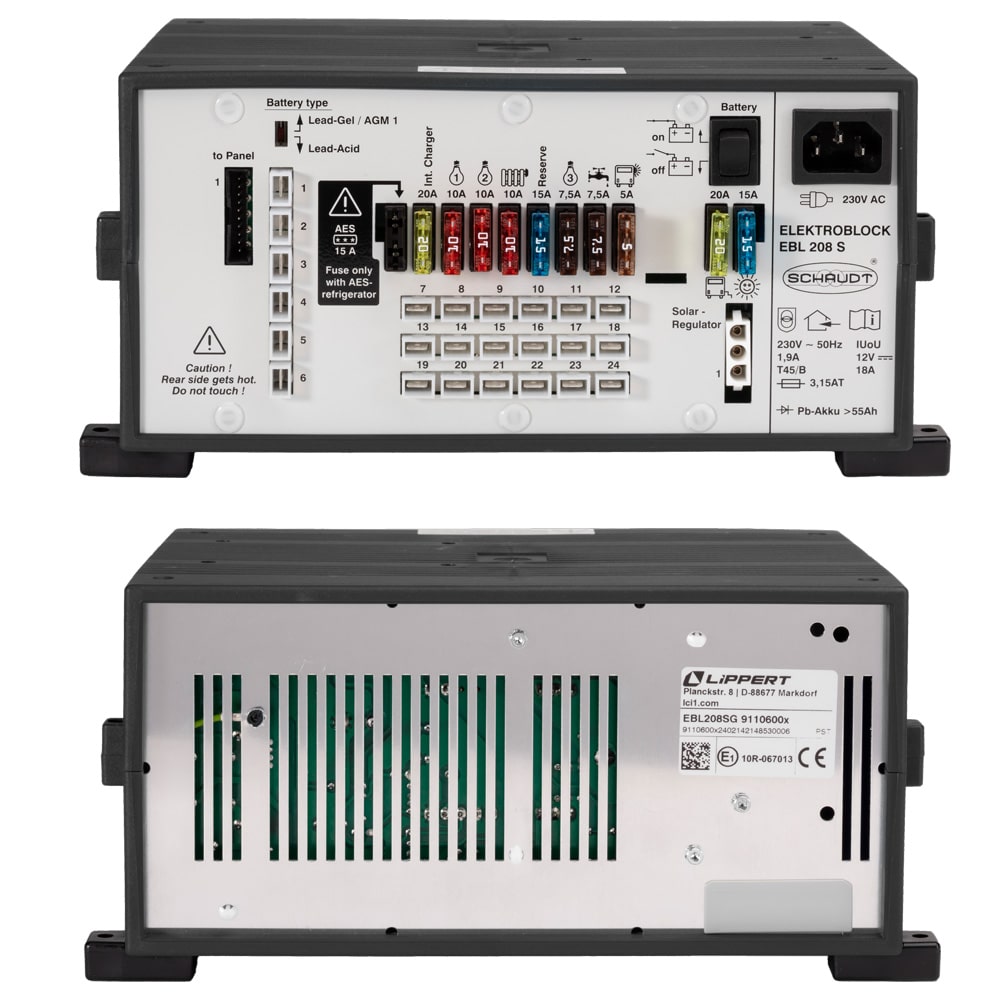

Caractéristiques du transformateur EBL 208S :

• Tension d'entrée : 230 V ±10 %, 47-63 Hz

• Puissance absorbée : 280 W

• Courbe de charge : IUoU

• Tension de fin de charge : 14,3 V

• Tension de maintien : 13,8 V

• Courant de charge : 18 A pour batterie cellule, 2 A pour batterie moteur

• Batteries compatibles :

  • Plomb-acide

  • Plomb-gel

  • AGM (profil commun avec le mode gel - AGM 1)

• Capacité batterie recommandée : 55 à 180 Ah

• Relais bistable 12 V pour interrupteur principal

• Surveillance batterie intégrée : coupure à 10,5 V, redémarrage à 11 V

• Charge simultanée cellule + moteur (secteur ou alternateur)

• Entrée pour régulateur solaire Schaudt LR1218 (jusqu'à 25 A)

• Alimentation configurable pour réfrigérateur AES, compression, absorption

• Faible consommation en mode veille

• Dimensions : 27,5 x 17 x 13 cm

• Poids : 1,5 kg

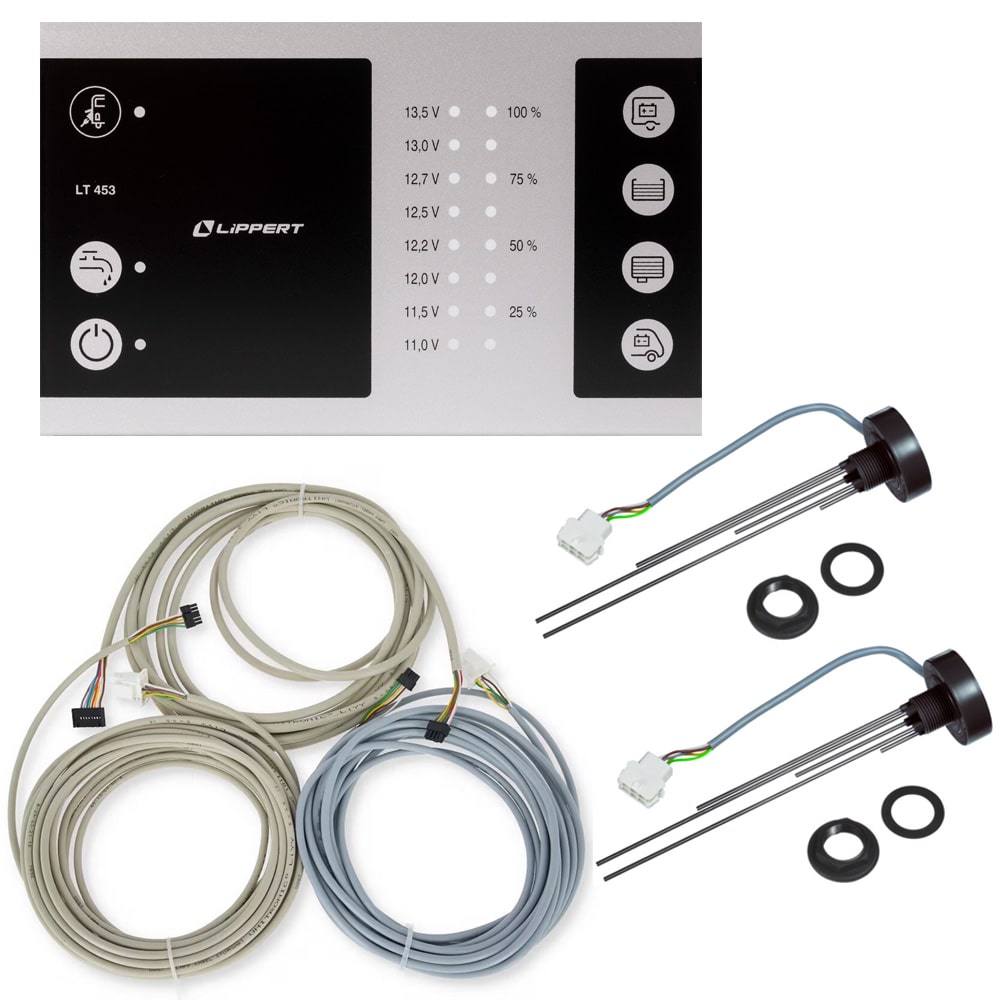

Caractéristiques du panneau de commande LT 453 (fourni)

• Affichage LED 8 niveaux pour les batteries cellule et moteur

• Alerte visuelle en cas de décharge profonde

• Indicateurs de niveau pour 2 réservoirs d'eau (4 niveaux)

• Interrupteur pompe à eau avec LED de contrôle

• Interrupteur général 12 V ON/OFF avec retour visuel

• Affichage LED de la présence 230 V

• Fixation par encastrement, sans vis

• Dimensions : 17,6 x 10,6 x 3,5 cm

• Câbles fournis : 5 m entre EBL et LT453 - 6,5 m pour chaque sonde M400

À noter sur la compatibilité

L'EBL 208S est compatible avec :

• les batteries plomb-acide

• les batteries plomb-gel

• les batteries AGM standard, compatibles avec le profil de charge AGM 1 partagé avec le gel

Ce modèle permet la recharge simultanée des batteries moteur et cellule, la protection des consommateurs en cas de décharge, et le raccordement à un régulateur solaire Schaudt LR1218 (non fourni).

Il peut également alimenter un réfrigérateur AES, à compression ou absorption selon configuration.

En cas de doute

Il est vivement conseillé de nous contacter via le formulaire avant toute commande, pour valider la compatibilité avec votre installation électrique.
